CT22BM系列立式穿芯微型精密交流电流互感器
一、特点：
1、立式穿芯印刷线路板直接焊接安装、外形美观；
2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

二、安全特性：
1、绝缘电阻：常态时大于1000MΩ；
2、抗电强度：可承受工频6000V/1分钟；
3、阻 燃 性：符合UL94-Vo级。

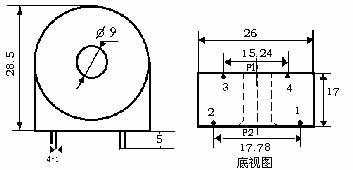

三、外形图、安装尺寸和线圈图：




四、性能参数：

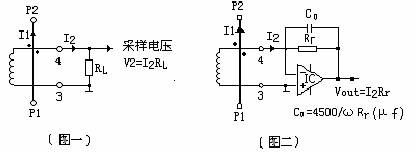

1、 用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；
2、 用IC法获得采样电压时（如下图二所示）性能参数见表二＆#160;
＆#160;

表一：

产品型号	额定输入 电流	额定输出电流	额定采样 电阻RL	相移	非线 性度	线性范围
CT22BM–40A/20mA	40A	20mA	<200Ω	5′～10′	0.1%	≥1.5倍额定

表二：

产品型号	额定输入 电流	额定输出 电流	额定采样电压	相移	非线性度	线性范围
CT22BM-40A/20mA	40A	20mA	≤1/2倍IC电源电压	≤5’	≤0.1%	≥2倍额定
